適当に光軸調整 Part２

955iの2号機に引き続き1号機でも大まかに光軸を調整しました。やり方は2号機と同じスタンド設置状態での暫定光軸と乗車状態での水平角の差分を考慮した光軸の再調整です。

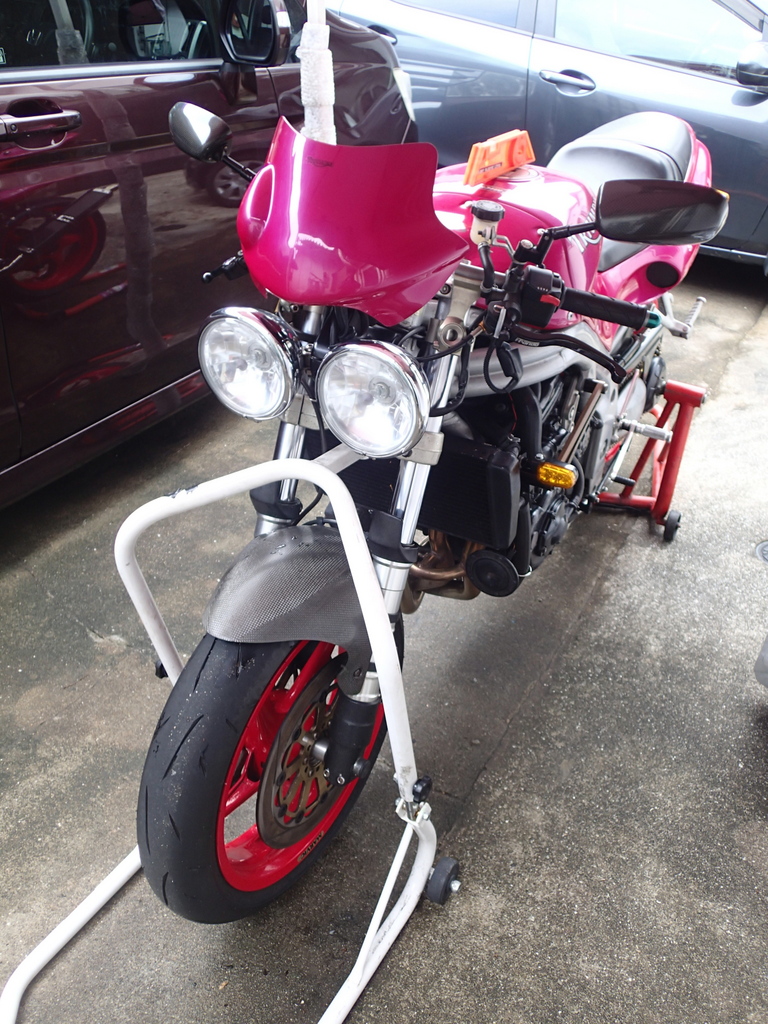

最初に大体の位置でライト光軸を中央に寄せる作業をするために前後スタンド固定の状態でライトバルブの高さとタンク上面の水平角を測ります。
１号機：88㎝と前上り＋1度。
２号機：88㎝と前下り－1度。

2.5m先の温水タンクの配水管に今度は－３ｃｍ下向きに85cm位の高さにサンシェードの中心を固定して目安としておきます。
周囲が明るいのでテープの十字線左側にライトが当たる感じで調整

次にスタンドを外して跨った状態でヘッドライト中央の高さを測ります。※車検は跨った乗車状態で測定

１号機：85cmで前上り＋３度で補正２度
２号機：85cmで水平0度で補正１度

これで乗車状態のハイビームを確認すると遥か上の８９ｃｍ辺りを照らしてるのでリヤサスリンク機構による1G'位置の違いによる仰角２度のマイナス補正が必要な様です。

今回は高さ84cmに光点が当たる様に調整しました。
