速度センサー位置

存外上手くいったので

イメージ 1

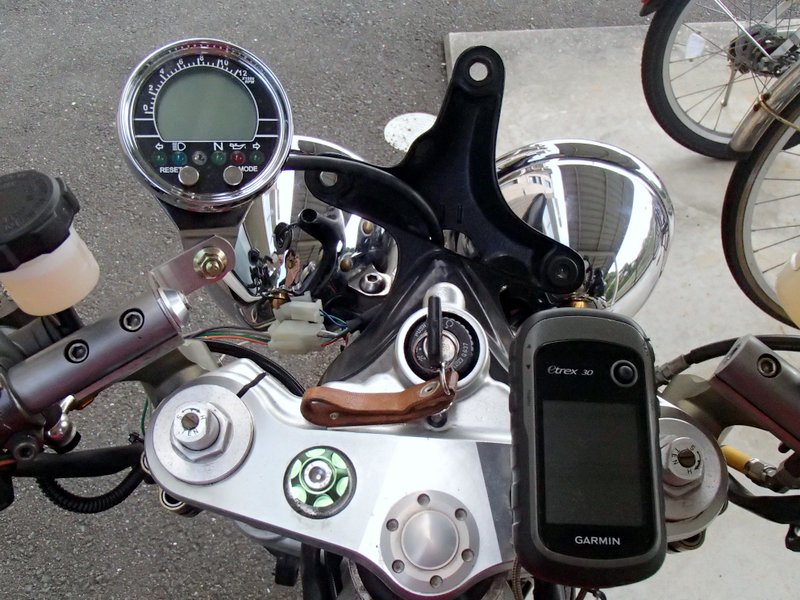

Acewell社製の2802メーター配線・設置が上手く行ったので、実走行テストまでやってしまおうかと思います。

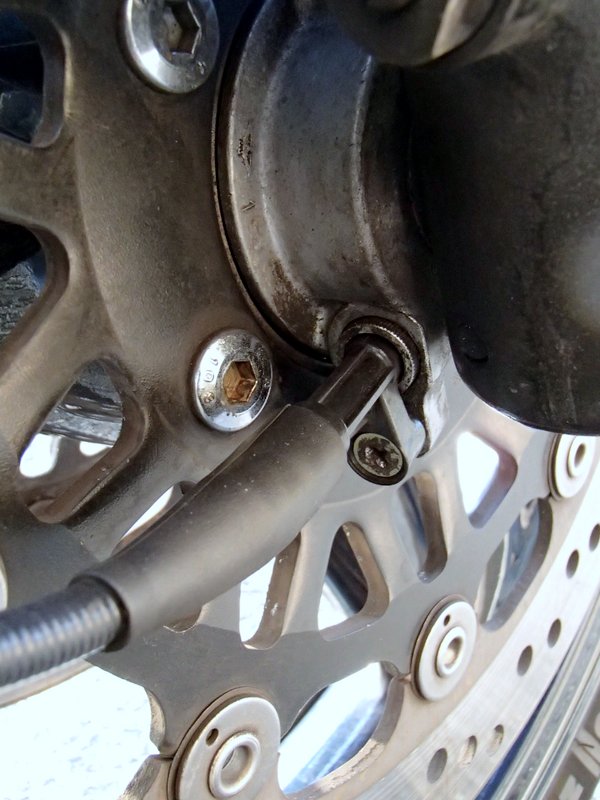

その場合、非接触式の速度センサーによる計測方式か、もしくは回転→電気パルス変換アダプターによるメーターギアからの速度取出し方式の2種類となります。
メーターケーブルの固定方法がわかれば変換アダプターでも問題ありません。
イメージ 2
イメージ 3

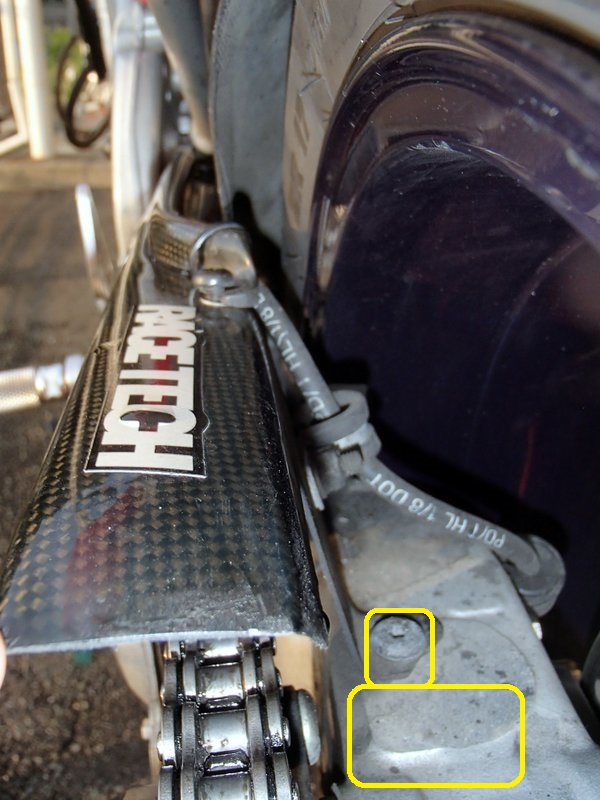

接触式センサーを使用した車速計測はパルス検出用にディスクボルトに磁石を埋め込むか逆にボルトを非鉄金属に一部を置き換えて回転パルス検出します。
出来ればステアリングの動きに邪魔なメーターケーブルは無くしてしまいたいところです。

一つはSprintRSの純正の電気式メーターギアを流用する。入手性は別にして。
一つはKITACOの電気式スピードメーター用変換アダプター(HONDA互換)を使う。AceWell製メーターとのコネクタは変更が必要です。
最後に非接触式を使うの3つです。

続きます
