動作しました

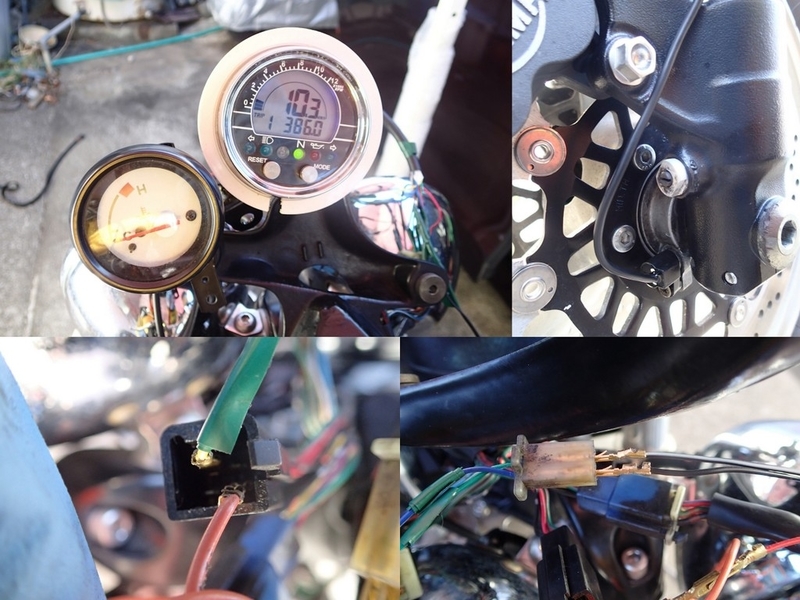

KITACO速度変換アダプターとAcewell2802メーターを接続してみました。Triumph955iのメーターギアはHONDAタイプのネジ留め式でKITACOの変換アダプターTYPE-Aになります。ただしKITACOは3線仕様でAcewellの速度信号は2線式になります。12V＋電源/信号線/アース？の3配線の想定で配線する事にしました。
KITACO製のアダプターはケーブルを介する事無くメーターギア本体に直接接続します。
Acewell2802 connected 955i with kitaco speedsensor(TYPE-A)
電源用の配線をタコメータのイグニッション配線から取得します。
最初は速度計が動作せずにテスターで電圧が出てる事は確認していましたが、結局Acewellとは逆にパルスとアース線に繋がる線を入れ替えたら正常に動き出しました。
タイヤ外周長設定が過去に磁石式センサーでの設定のままC2005だったせいで超ハッピーメーターでしたので、取り敢えず60km/h=1400rpmのC715に変更しました。
後は実走して速度表示が問題無いか確認する事とACE-2802は１パルス速度センサーのみ対応しているためKITACOセンサーのパルス設定が同じかどうかは同じく実走して確認するしかありません。
テスト用のACE-2802は出来ませんが本番用のACE-4563は速度パルス設定変更は可能です。
ガソリン漏れ確認中
水滴の滴り方を見てるとコネクタの接続部分から滲んでいるのでしょうか？
今日の葉港
作業前に散歩してきました(^^;。
