ヘッドライトステー採寸
2号機に入れ替えて下ブラケットとライトユニットホルダーを支えるステーを作り直すための採寸。

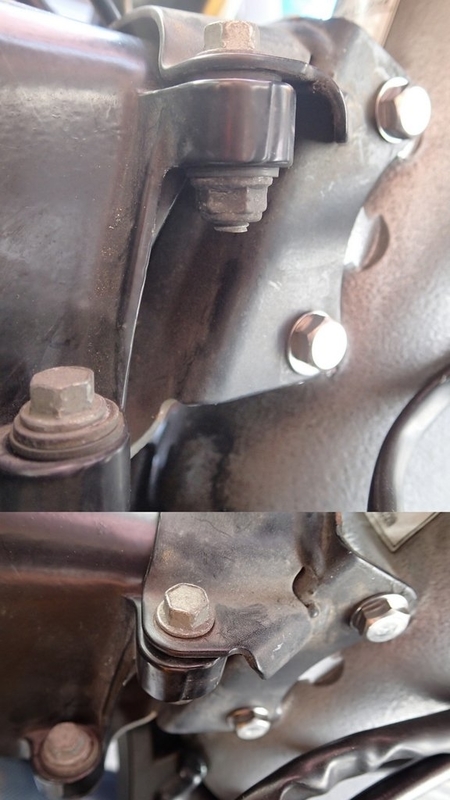

ホルダー自体はマグの鋳物(画像左半分)とフレームと繋ぐ鉄製のジョイントステー(画像右半分)で構成されます。この鉄製のステーを採寸します。
2枚の板からコの字金具を作成して背中合わせにして90度回転させればステーに代用出来そうです。たぶん。
150mmx70mmと100mmx65mmの板が必要な感じ。ただし2mmの鉄製を2mmのアルミ板に置き換えたら強度不足になりそうな気がします。
メーター仮留め金具
Z金具を使ってメーターパネルとライトユニットホルダーのそれぞれ3箇所を繋ぐ様に固定しました。各々の固定穴を位置関係が確認出来たので後で右手側のステーを作成します。
